2.6 Synchroniser maître esclave

Les synchronisations entre Grafcet sont composées de :

1. Une Demande de synchronisation du grafcet MAÎTRE ;
2. Un Retour de synchronisation du grafcet esclave.

2.6.1 Demande de synchronisation

Pour effectuer une Demande de synchronisation :

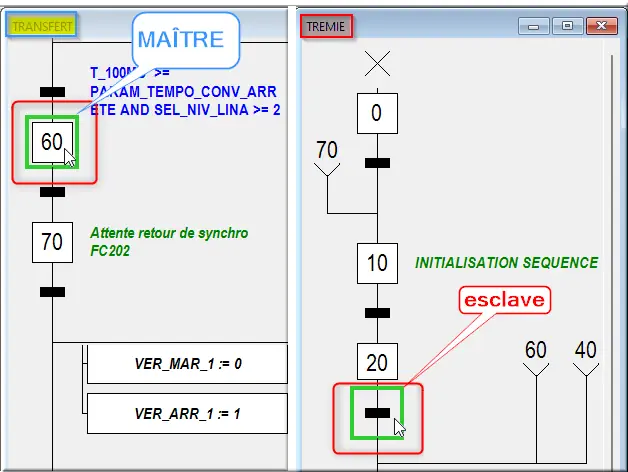

Figure 52 : Synchro MAÎTRE esclave

1. Cliquez sur Étape 60 du G7 MAÎTRE TRANSFERT ;
2. Cliquez sur Transition du G7 esclave TREMIE à synchronisée sous l'étape 20.

Dans la barre d’outils :

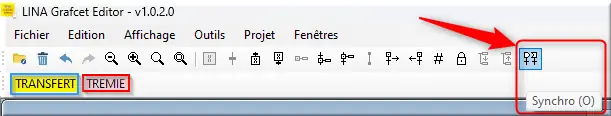

Figure 53 : Btn Synchro

1. Cliquez sur btn Synchro (O).

Dans Propriétés, vérifier les informations préremplies du volet de droite :

Figure 54 : Propriétés synchro MAÎTRE esclave

1. Couleur : ◼ Red. Choisir la couleur de visualisation de la synchronisation ;
2. Etape : TRANSFERT: E60. Vérifier l’Étape 60 MAÎTRE de la demande de synchro ;
3. Transition : TREMIE: T20-30. Vérifier la Transition sous l'étape 20 esclave de la demande de synchro ;
4. Type : Demande. Choisir le type de la synchro : Demande ou Retour ;
5. Cliquez sur OK.

La visualisation change :

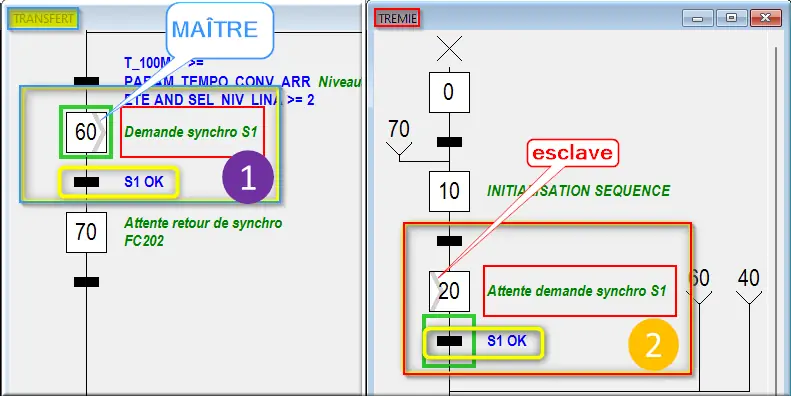

Figure 55 : Synchro dans G7

Dans l’encadré MAÎTRE noté ① de gauche, le chevron "〉" est après 60 :

• L’étape 60 est commenté Demande synchro S1 encadré en RED ;
• La transition suivante S1 OK est passante lorsque la demande de synchronisation est terminée.

Dans l’encadré esclave noté ② de droite, le chevron 〉 est avant 20 :

• L’étape 20 s’accompagne d’un encadré rouge autour du commentaire Attente ⌛ demande synchro S1 ;
• La transition S1 OK est passante lorsque la demande de synchronisation est terminée.

2.6.2 Retour de synchronisation

Le retour de synchronisation s’effectue de la manière suivante :

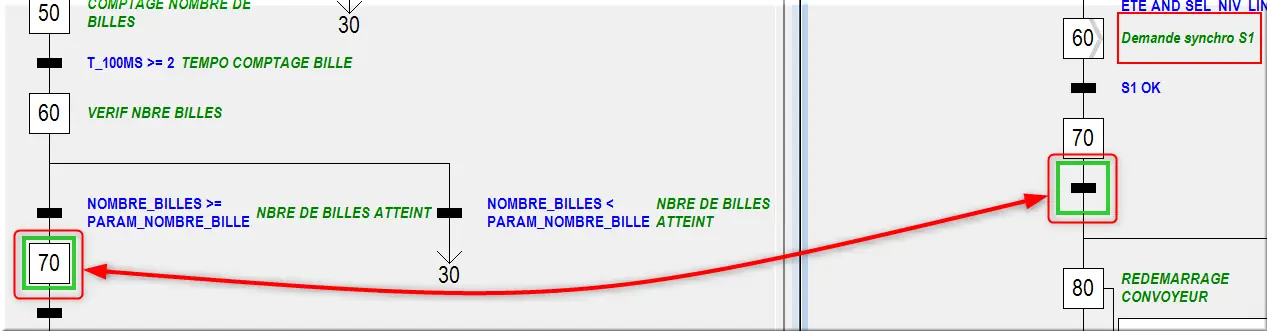

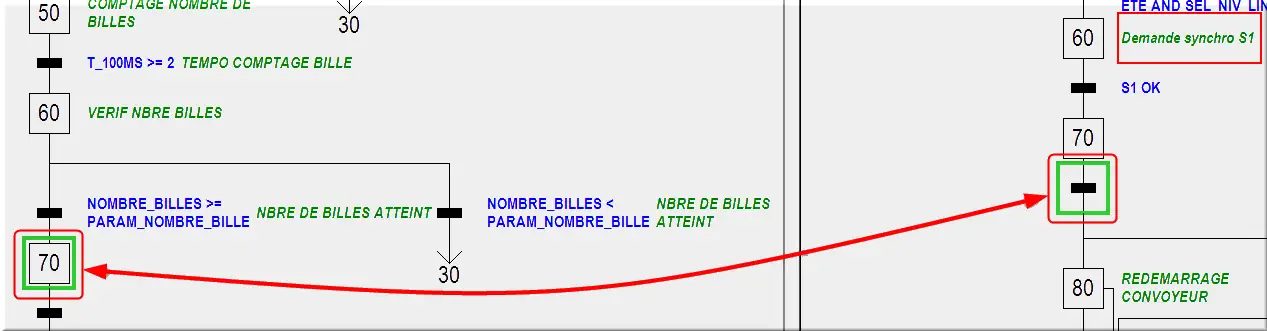

Figure 56 : Choix retour synchro

1. Cliquez sur Étape 70 du G7 esclave effectuant le retour de synchronisation ;
2. Cliquez sur Transition du G7 MAÎTRE sous l'étape 70 recevant le RETOUR de synchronisation.

Dans la barre d’action :

Figure 57 : Barre outil Synchro

1. Cliquez sur outil Synchro (O).

Dans Propriétés :

Figure 58 : Choix Type Retour synchro

1. Type : Retour ;
2. Cliquez sur OK.

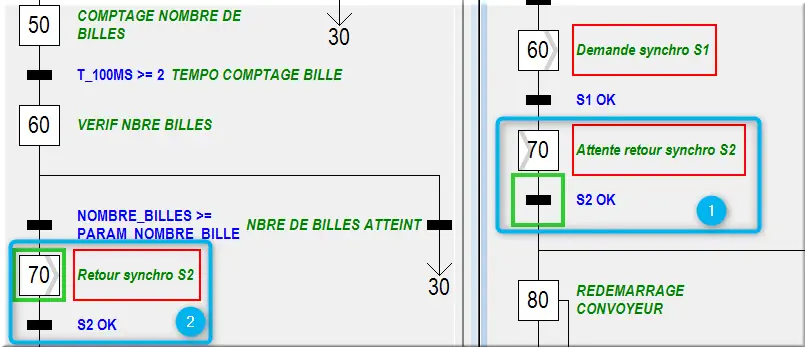

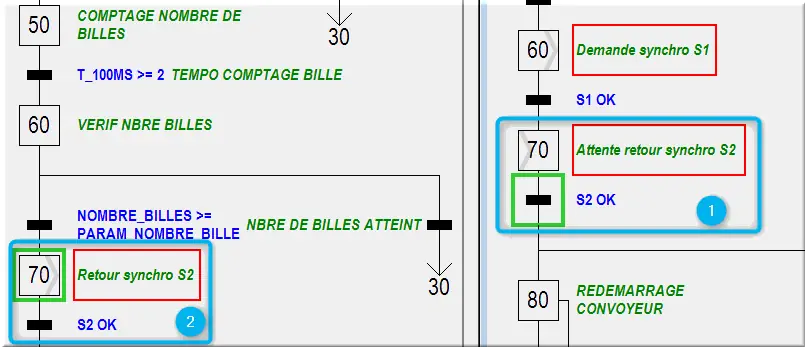

Figure 59 : Visualisation retour de synchros

Le Retour de synchronisation est maintenant visible dans les encadrés ① à droite et ②.

2.6.3 Éditions des synchronisations

Il est possible d’éditer les synchronisations après les avoir validées :

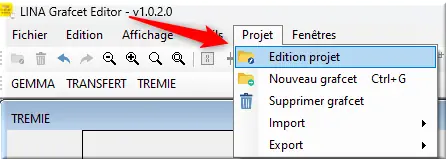

Figure 60 : Édition projet

1. Cliquez sur Projet > Edition projet.

Dans Propriétés :

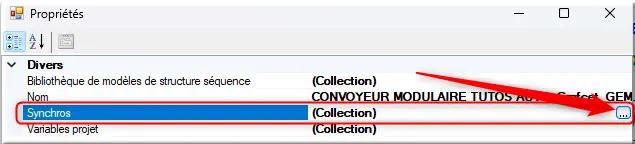

Figure 61 : Édition synchros

1. Cliquez sur Divers > Synchros > "…"

L'Éditeur de collections ProjetSynchro regroupe toutes les synchronisations du projet. Il est possible de :

1. Éditer les synchronisations déjà réalisées en un seul endroit ;
2. Ajouter ou de supprimer des synchronisations.

Pour modifier une synchronisation et lui changer son Étape ou sa Transition :

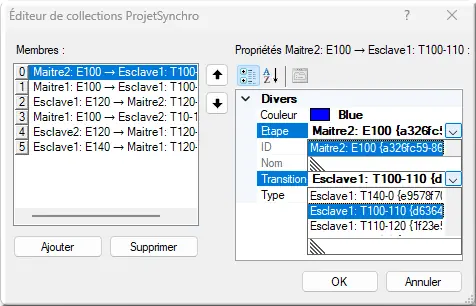

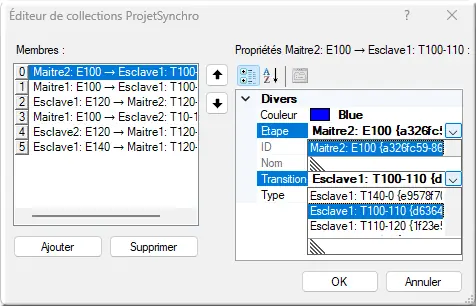

Figure 62 : Éditeur ProjetSynchro

1. Cliquez sur Étape : Maitre2: E100 ;
2. Cliquez sur Transition : Esclave1: T100-110 en fonction de la modification que l’on souhaite faire.

Si l’on souhaite ajouter une synchronisation manuellement à un autre G7 via cet éditeur de synchro :

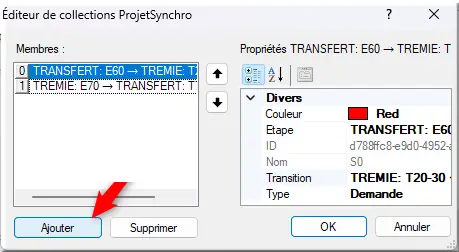

Figure 63 : Ajouter synchro

1. Cliquez sur Ajouter. Une nouvelle synchronisation apparaît alors dans l’éditeur ;
2. Couleur : ■ Red ;
3. Etape : TRANSFERT: E60 ;
4. Transition : TREMIE: T20-30 ;
5. Type : Demande.

Si l'Étape est non définie :

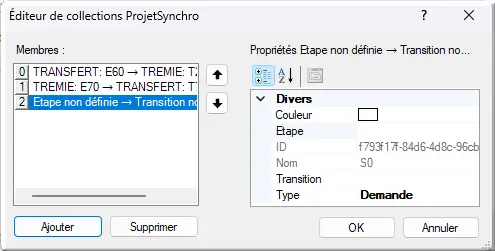

Figure 64 : Etape non définie

2.6.4 Étape multi-synchronisée

Il est possible d’avoir plusieurs Attente ⌛ demande de synchro S1 et S2 sur la même étape 100 Esclave1 :

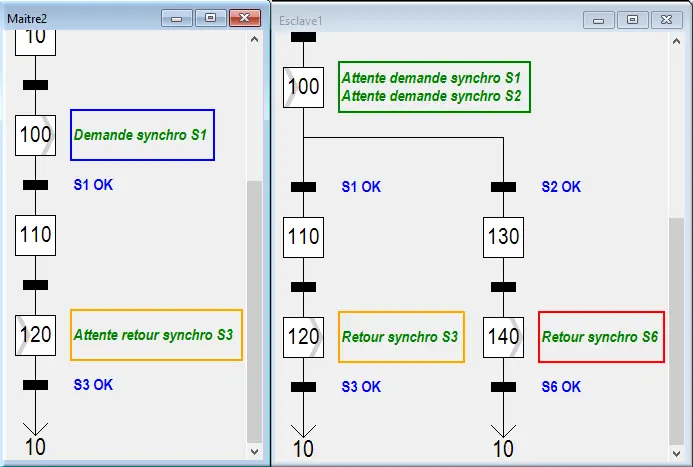

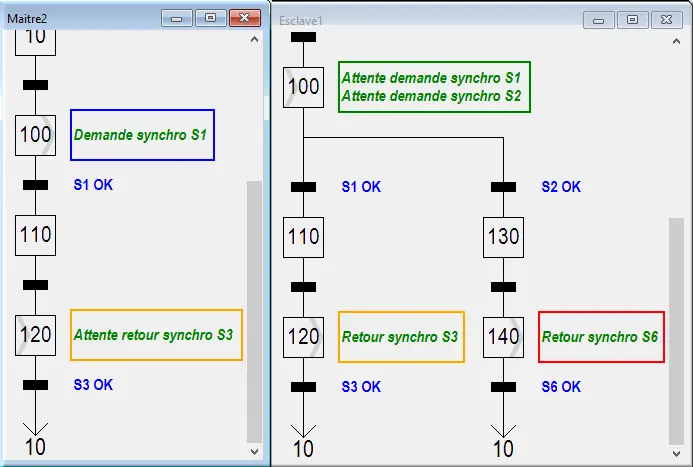

Figure 65 : étape 100 multi synchr

Cela ne pose pas de problèmes, l’affichage s’adaptera en conséquence.

2.6.5 Liens de synchronisations

Lorsque le projet comporte des synchronisations entre les G7, il est possible d’afficher les liens correspondants :

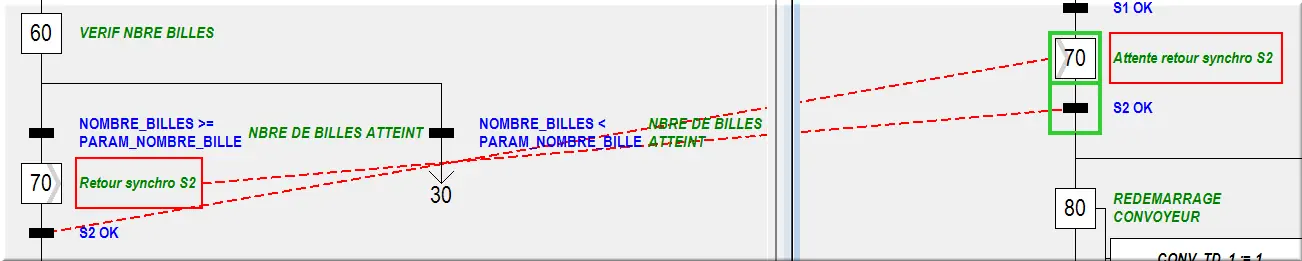

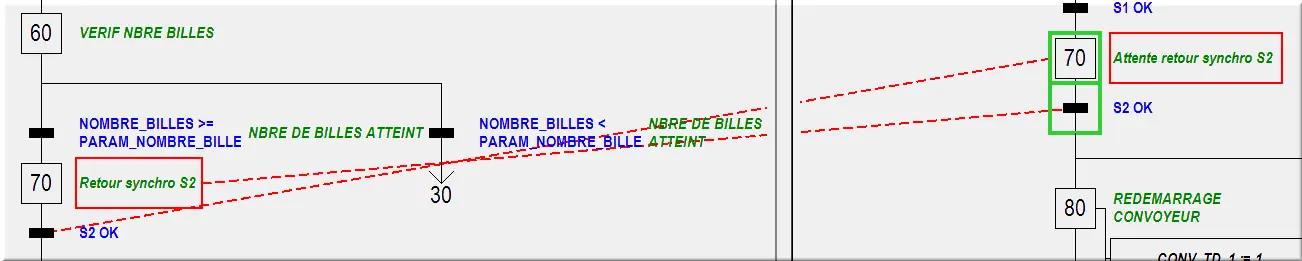

Figure 66 : Visu liens synchros

Affichage des liens de synchronisation :

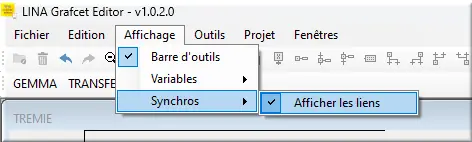

Figure 67 : Affichage les liens

1. Affichage > Synchros > Afficher les liens ;
2. Cliquez sur Étapes ou Transitions effectuant des synchronisations.
